大家都知道孔板流量計與差壓變送器、溫度變送器、壓力變送器是一對組合，它們主要是測量管道內的氣體、蒸汽、液體及天然氣的流量，多數人只知道孔板流量計怎樣選型、怎樣算流量、怎樣計算公式，其實一個高精度、品質好的孔板流量計同樣也離不開安裝，質量是前提，安裝是保障，可以看的出安裝的重要性，今天反其道我們讓用戶來分享孔板流量計的一些安裝技巧。
安裝技巧
孔板流量計在安裝初始階段的一些注意事項：
一、對管道要求
(1)節流件前后的直管段必需是直的，不得有肉眼可見的彎曲圖1所示。
(2)裝置節流件用得直管段應該是潤滑的，如不潤滑，流量系數應乘以粗糙度修正稀疏。

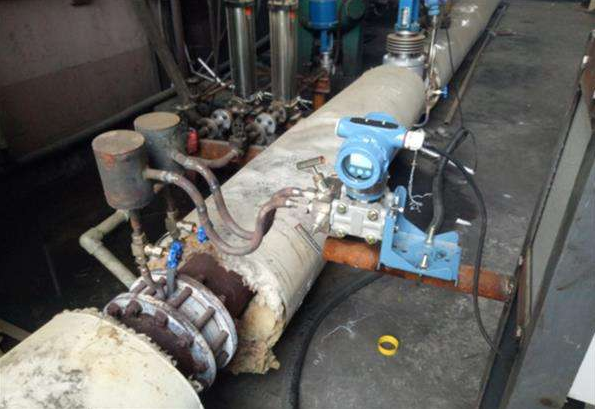

圖1
二、直管段必需是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴厲，并且有一定的圓度目標。詳細權衡辦法：
(A)節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角間隔至多辨別測量4個管道內徑單測值，取均勻值D。恣意內徑單測量值與均勻值之差不得超越±0。3%
(B)在節流件后，在OD和2D地位用上述辦法測得8個內徑單測值，恣意單測值與D比擬，其*大偏向不得超越±2%
節流件下游側部分阻力件方式和*小直管段長度L的要求
1、上圖只對規范節流安裝而言，對特殊節流安裝可供參考。
2、列數系為管內徑D的倍數。
3、上表括號外的數字為“附加**極限誤差為零”的數值，括號內的數字為“附加**極限誤差為±0．5%”的數值。即直管段長度中有一個采用括號內的數值時，流量測量的極限**誤差τQ/Q。應再算術相加0．5%亦即(τQ/Q+0．5)%
4、若實踐直管段長度大于括號內數值，而小于括號外的數值時，需按“附加極限**誤差為0．5%”處置。
三、節流安裝對管段長度的要求
(1)直流件裝置在管道中，其前端面必需與管道軸線垂直，允許的*大不垂直度不得超越±1°。
(2)節流件裝置在管道中后，其開孔必需與管道同心，其允許的*大不同心度ε不得超越下列公式計算后果：ε≤0．015D(1/β-1)。
(3)一切墊片不能用太厚的資料，*好不超越0．5mm，墊片不能突出管壁內否則能夠惹起很大的測量誤差。
(4)但凡調理流量用的閥門，應裝在節流件后*小值管段長度以外。
(5)節流安裝在工藝管道上的裝置，必需在管道清洗吹掃后停止。
(6)在程度或傾斜管道裝置的節流安裝的取壓方式。
以上就是讓用戶來分享孔板流量計的安裝技巧，這樣做的目點就是讓用戶來現身說法，談?wù)勊麄儼惭b的一些感受，這樣再結合理論安裝，就可以讓安裝顯的不再那么難，想要學習孔板流量計安裝技巧可以參考以上的安裝步驟哦。
